Пункт учёта газа серии ПУГ-Ш-25-Р(40,65,100)-исп.2

Пункт учёта газа серии ПУГ предназначен для учета (в т.ч. коммерческого) обьема неоднородного по химическому составу природного газа по ГОСТ 5542 и других неагрессивных газов в системе газоснабжения жилых, промышленных и сельскохозяйственных объектов с предварительной очисткой измеряемого газа. Учёт газа выполняется согласно в единицах объёма приведённых к стандартным условиям посредством автоматической коррекции по температуре, давлению и коэффициенту сжимаемости измеряемой среды.
Может оснащаться системой телеметрии газорегуляторных пунктов и пунктов учёта газа на базе контроллера КПРГ-06.

Полное описание

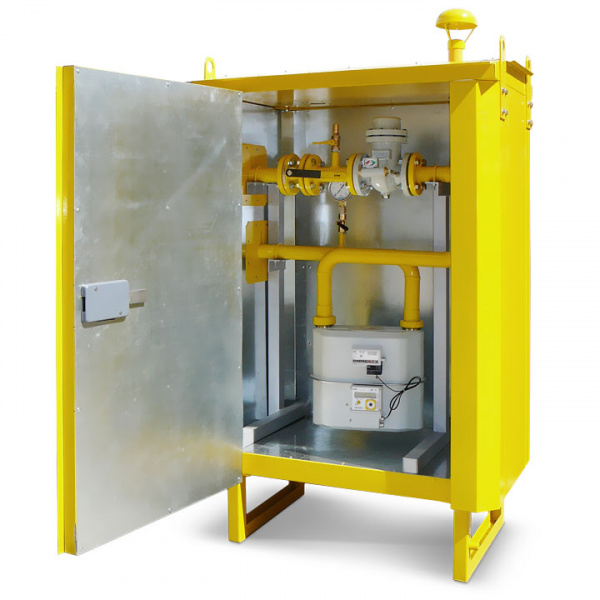

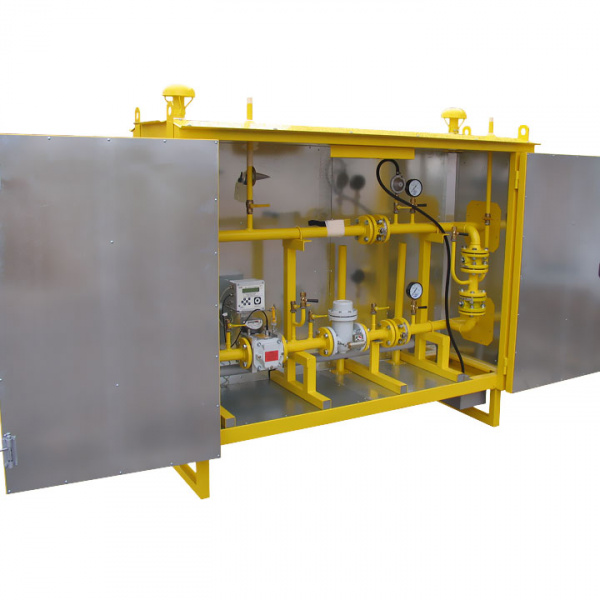

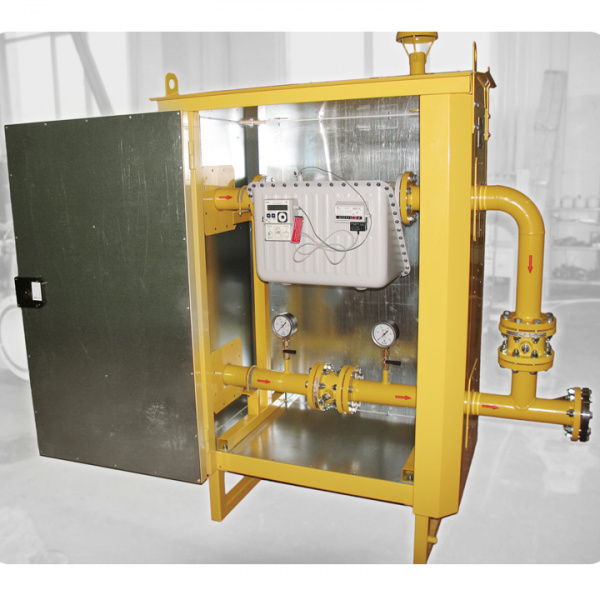

Пункт учета газа серии ПУГ-Ш-25-Р(40,65,100)-исп.2

Пункт учета газа серии ПУГ-Ш-25-Р(40,65,100)-исп.2 имеет шкафное исполнение, используется для учета газовых масс, неоднородных в плане состава (соответствие ГОСТ обязательно). Он может устанавливаться на сельскохозяйственных, производственных, промышленных объектах, газовые массы предварительно должны быть очищены.

Рабочие параметры

В состав учетного пункта входят следующие рабочие детали и узлы:

  • индикатор давления;

  • манометр;

  • арматура запорная;

  • фильтры;

  • комплекс измерения;

  • байпасы;

  • устройство отключения.

Комплектация дополнительными узлами по запросу – возможно оснащение телеметрической системой регуляции, контроллером, приборами, измеряющие скачки рабочих параметров, программным обеспечением. Мы предлагаем вам купить в Вологде ПУГ-Ш-25-Р(40,65,100)-исп.2 недорого, с быстрой доставкой и гарантией.


Виды исполнения и примеры обозначения


По степени защиты от внешних условий пункты могут быть выполнены в одном из четырёх исполнений:

  1. исполнение Р - монтаж оборудования производится на металлической раме;
  2. исполнение Ш - монтаж оборудования производится в защитном металлическом утеплённом, не отапливаемом шкафу;
  3. исполнение ШУЭО - монтаж оборудования производится в защитном металлическом утеплённом шкафу с электрообогревом.
  4. исполнение ШУГО - монтаж оборудования производится в защитном металлическом утеплённом шкафу с газовым обогревом.

Технические характеристики


  • Максимальное входное давление – 1,6 МПа (16 кГс/см2)
  • Максимальный расход газа – 1600 м3 /ч, при рабочих условиях.
  • Примечание: По требованию заказчика могут быть изготовлены пункты для измерения обьемного расхода газа до 2500 м3 /ч.
  • Температура окружающей среды:
  • Исполнение Р и Ш : от -20 до +60°С
  • Исполнение ШУЭО и ШУГО : от -40 до +60°С

По заказу пункты могут быть оснащены приборами для измерения перепада давления на фильтре и счетчике газа с возможностью передачи данных.

Отличительные особенности


Пункт учёта газа серии ПУГ включает в себя следующее оборудование:

  • фильтр газа ФГ16 (ООО "ЭЛЬСТЕР Газэлектроника") оснащенный индикатором перепада давления серии ДПД16;
  • манометр для визуального контроля  рабочего давления измеряемого газа;
  • измерительный комплекс СГ-ЭК либо СГ-ТК на базе ротационного счётчика газа RVG, турбинного счетчика газа TRZ либо диафрагменного счетчика ВК  (ООО "ЭЛЬСТЕР Газэлектроника) для измерения объёма прошедшего через пункт газа в единицах объёма приведённых к стандартным условиям;
  • запорную арматуру;
  • устройство обводного газопровода (байпас) с установленным на нём одним отключающим устройством;
  • электрообогреватель с терморегулятором для исполнения ШУЭО либо газовый обогреватель для исполнения ШУГО.
